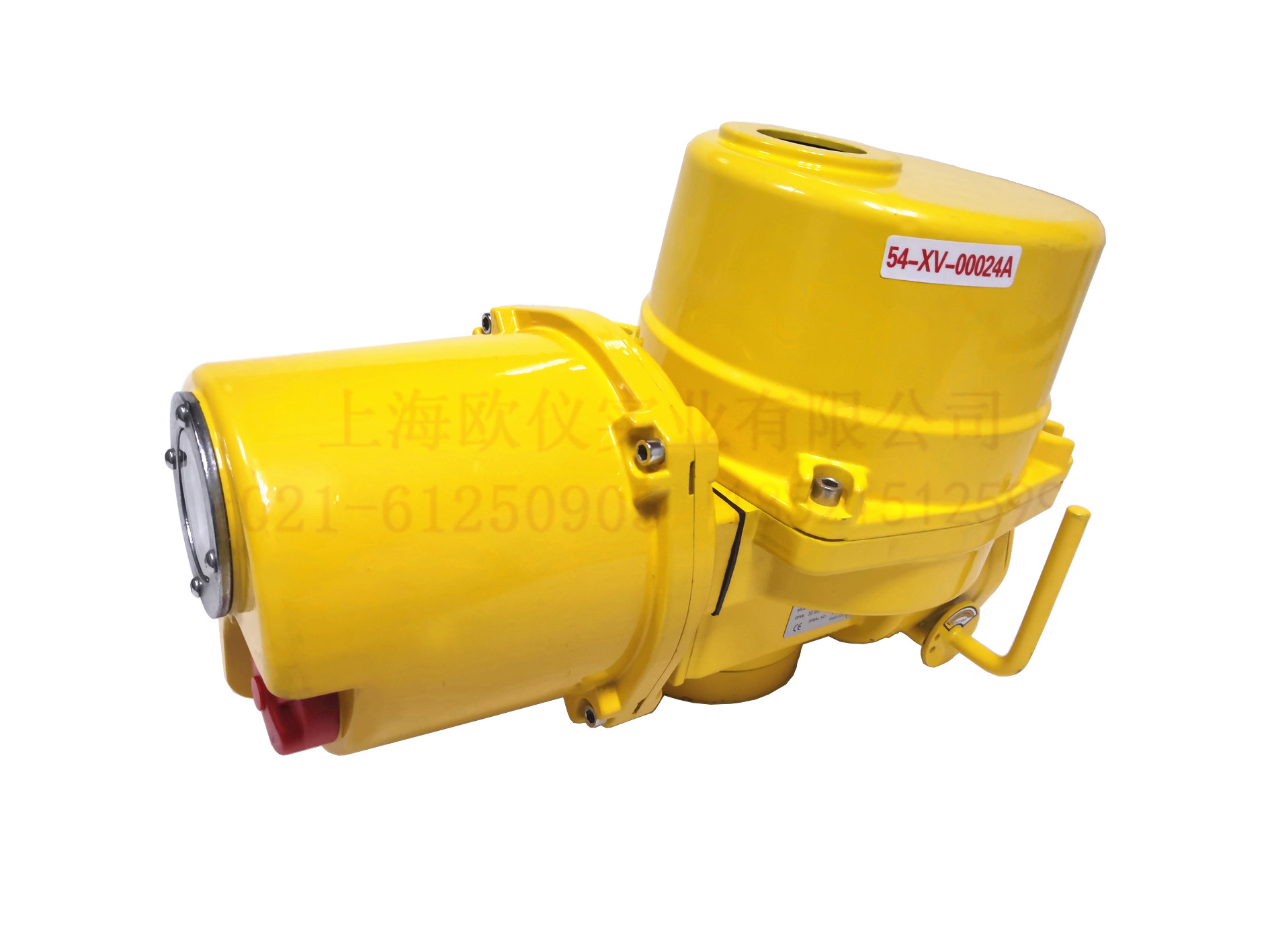

產品名稱：智能帶液晶顯示QT型電動執行器

派沃爾智能帶液晶顯示QT型電動執行器源自國外先進技術，功能可靠。

一、部分回轉QT防爆電動裝置概述

        QT1-QT4型部分回轉閥門電動裝置是我公司最新研制的換代型產品。適用于控制蝶閥、球閥、旋塞閥等做90度回轉的閥門。該產品替代同規格的QB系列產品，體積小、重量輕、具有高效率、高可靠性、高防護性能、低噪音等特點。可現場操作，也可遠距離控制?？蓮V泛用于石油、化工、發電廠、水處理、造紙等各行業。

該產品的防護等級為IP68，隔爆型產品（型號中有Ex）的隔爆等級為dIIBT4。

二、部分回轉QT防爆電動裝置技術參數

1、本產品符合JB/T8528-97<<普通型閥門電動裝置技術條件>>的規定。

2、動力電源分兩種：220V單相和380V三相電源（用戶可任選）。

3、產品為戶外型，其防護等級為IP67.

4、環境溫度：-3070。

5、海拔高度不大于1000m。

6、環境相對溫度不大于90（25）。

7、工作環境中不含強腐蝕性介質。

8、非隔爆型產品不得在有性混合氣體的環境中使用。

9、產品為短時工作制，額定時間為10min。

10、無強烈振動工況。

三、部分回轉QT防爆電動裝置主要結構和功能簡介

1、電動機：選用220V單相電機或380V三相YDF閥門專用電機。

2、減速機構：為兩級蝸輪、蝸桿減速機構。

3、行程控制及位置指示機構：從輸出軸直接引出凸輪軸做90度回轉，限位凸輪也做90度回轉進行行程控制。開度指示牌與凸輪軸同軸，做90度回轉進行閥位指示。并可提供用于遠距離電信號輸出的電位器（用戶在訂貨時提出，一般不提供）。

4、轉矩控制機構：用于控制電裝轉矩的大小。由開、關兩方向凸輪及微動開關組成。

5、手-電動切換及手動機構：半自動電動優先式，搬動切換手柄完成切換后即可進行手作。當電動操作時切換手柄自動復原。

四、部分回轉QT防爆電動裝置QT1-QT4型（380V三相電機）產品技術參數：
