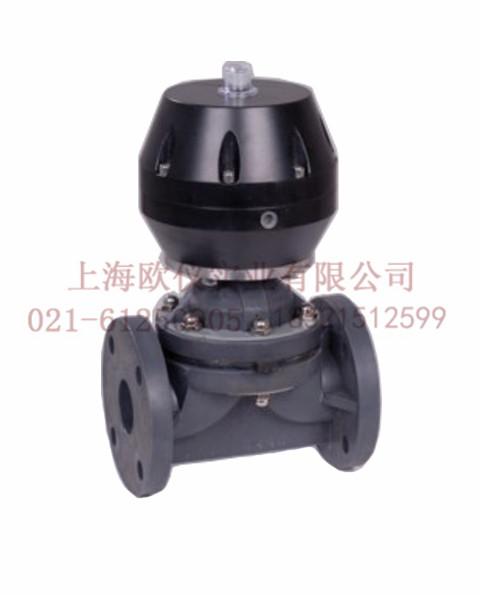

派沃爾歐儀----UPVC氣動隔膜閥

產品介紹技術參數

產品名稱：氣動UPVC隔膜閥

產品特點：

精小型氣動活塞隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。

空氣驅動	壓縮空氣 4-6bar
公稱通經	15-200mm
公稱壓力	1.0Mpa
使用溫度	-10℃～60℃
連接方式	法蘭
閥體材質	鑄鐵、鑄鋼
膜片材質	PTFE、EPDM
適用介質	各種水處理
執行器	鋁合金
安裝方向	任意角度
可選附件	限位開關、定位器、電磁閥、減壓閥

公稱通徑（DN）	H1 （高）	外形尺寸
公稱通徑（DN）	H1 （高）	D1（法蘭外徑）	D （法蘭螺孔中徑）	L （閥體長度）	n （法蘭螺孔數量）	C （螺孔大?。?/p>	B （法蘭厚度）
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35

空氣驅動	壓縮空氣 4-6bar
公稱通經	15-200mm
公稱壓力	1.0Mpa
使用溫度	-10℃～60℃
連接方式	法蘭
閥體材質	鑄鐵、鑄鋼
膜片材質	PTFE、EPDM
適用介質	各種水處理
執行器	鋁合金
安裝方向	任意角度
可選附件	限位開關、定位器、電磁閥、減壓閥

公稱通徑（DN）	H1 （高）	外形尺寸
公稱通徑（DN）	H1 （高）	D1（法蘭外徑）	D （法蘭螺孔中徑）	L （閥體長度）	n （法蘭螺孔數量）	C （螺孔大?。?/p>	B （法蘭厚度）
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35
